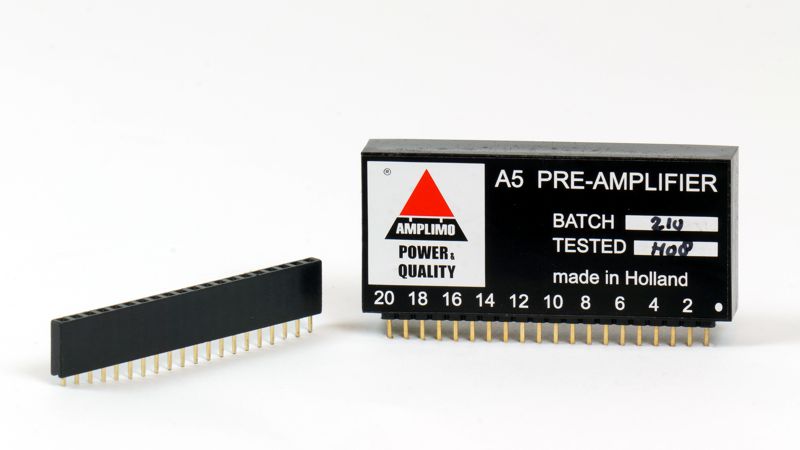

A5 voorversterker module
A5 universele voorversterker module
Deze zeer kleine module met professionele prestaties, is veel kleiner dan andere modulen dankzij de moderne techniek.
De komplete hybride schakeling is optimaal beschemd tegen stof, vocht, schokken en trillingen door hoogwaardige hars, dit verhoogt de betrouwbaarheid.
De schakeling is veelzijdig en uitgebreid, want deze bevat alle gangbare funkties: de eerste trap versterkt de kleine signalen van microfoon of platenspeler met frequentie-correcties, de tweede trap versterkt de grotere signalen en bevat de schakelingen voor volumeregeling en toonregeling.
De potentiometers worden rechtstreeks op de A5 aangesloten, alle bijbehorende komponenten bevinden zich in de module. Er is zelfs geen uitgangselco of voedingselco nodig. Ook de stabilisatie-schakelingen voor beide voedingsspanningen zijn ingebouwd.
Jarenlange ervaring en de nieuwste komponenten zijn verwerkt in deze module:
- extreem lage ruis door toepassing van de modernste opamps, welke bovendien fet-ingangen bezitten zodat uiterst lage vervormingscijfers worden bereikt.
- universele voorversterker met instelbare versterkingsfactor.
- dynamische mikrofoons kunnen nu zonder mikrofoontrafo versterkt worden.
- symmetrische mikrofooningang voor maximale brom-onderdrukking.
- phantoomvoeding mogelijk.
- ongevoelig voor hoogfrequent instraling.
- magneto-dynamische ingang met RIAA correctie, welke maximaal 0,2dB afwijkt, met uiterst lage ruis en mogelijkheid voor rumble filter.
- ingang voor CD-speler, recorder, tuner, etc.
- aktieve volumeregeling, waardoor oversturing praktisch onmogelijk is.
- grote oversturingsruimte, het +6dB signaal van CD-speler overstuurt deze AMPLIMO module niet.
- aktieve toonregeling met geoptimaliseerde regelkarakteristieken en groot regelbereik.
- toonregelschakelingen ongevoelig voor brom en oscillaties door lage impedanties, dus geen afgeschermde draden nodig aan deze potmeters.
- uitgang 17 bestand tegen kortsluiten.
- gebufferde uitgang voor recorder mogelijk.
- werkt op voedingsspanning vanaf + en –20V (symmetrische voeding).
- geschikt voor elke AMPLIMO voeding en –eindversterker.
- met een A5 en een HAMMOND nagalmveer is een nagalmversterker te bouwen, vraag dokumentatie.
