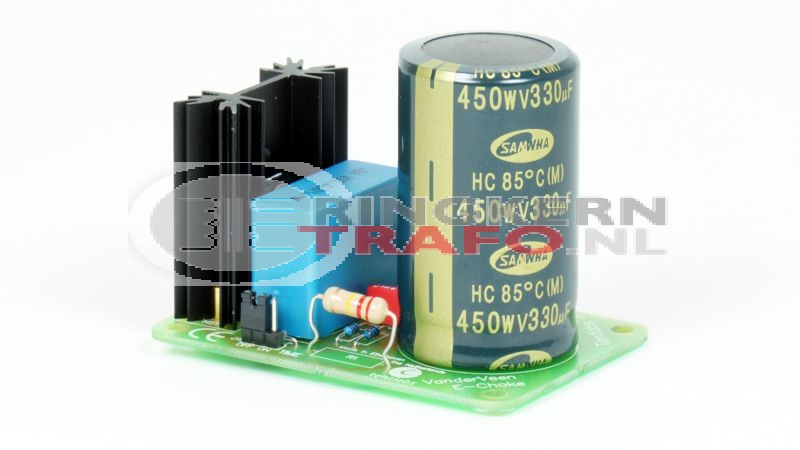

De echoke is een volledig gebouwde en geteste module. De echoke kan traditionele smoorspoelen vervangen. Traditionele smoorspoelen werken over het algemeen erg goed, maar hebben de nadelen:

• groot gewicht
• grote afmetingen
• magnetisch strooiveld wat brom kan veroorzaken in de schakeling.

De E-choke lost deze problemen op en geeft een voedings rimpel onderdrukking tot 70dB bij stromen tot 275mADC. Daarnaast wordt ook intermodulatie vervorming verregaand onderdrukt.

UL40S2, triode, geen E-choke	UL40S2, triode, met E-choke

Specificaties

• Imax out 275mAdc
• Vmax in 500Vdc (can be adapted to 600Vdc max when changing input capacitor to suitable working voltage)
• ripple 15Vtt (maximum input ripple)
• C-in 220uF/500V (included on module): C-in may be reduced linearly when current consumption is lower than 275mA.
  C-in must be reduced when valve rectification is applied.
  C-out 220uF/500V (externally required, recommended value)



• Voltage drop <17Vdc (in-out at 275mAdc load)
• Dissipation <5W
• Heatsink integrated, connected to gnd
• Rejection:
  >40dB, time modus off (mostly used with class AB amplifiers)
  >60dB, time modus on (recommended for class A amplifiers)
• short circuit NOT protected, always include fuse at module output

Downloads:

Nederlands-talig achtergrond artikel van Menno van der Veen:
NL_Tentlabs / VDV E-choke design (PDF)

Engels-talig achtergrond artikel van Menno van der Veen:
UK_Tentlabs / VDV E-choke design (PDF)
